正航技術介紹機床電器運行可靠性要求和試驗方法
1 范圍
本標準規定了機床電器元件運行可靠性要求和試驗方法。
本標準適用于機床電器元件（以下簡稱電器）。也可適用于有類似可靠性要求的其它電器產品。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 10962—1999 機床電器可靠性通則
3 術語、符號
本標準采用下列定義。
3. 1 術語
3. 1. 1 運行可靠性 running reliability
電器在連續通斷工作過程中的可靠性。
3. 1. 2 置信度 confidence leval
電器的真實失效率或可靠度等于規定指標時被判為不合格的概率。
3. 2 符號
Ie4：AC4 使用類別額定工作電壓為380 V 條件下的額定工作電流。
4 分類
本標準按可靠性水平分為普通級和較高級。所有電器產品都必須符合本標準對普通級的要求。
4. 1 普通級
普通級有觸點控制電器的運行可靠性特征量是可靠電壽命、耐久電壽命和機械壽命。普通電磁鐵類電器的運行可靠性特征量是可靠機械壽命和耐久機械壽命。
4. 2 較高級
較高級有觸點控制電器的運行可靠性特征量除4.1 規定外，還包括可靠機械壽命和控制觸頭接觸失效率（以下簡稱失效率）。
5 要求
電器的可靠電壽命、可靠機械壽命和失效率的置信度為60%。
5. 1 可靠電壽命
5. 1. 1 接觸器在主觸頭承受表1 所列試驗條件下，可靠度不低于85%的可靠電壽命次數應不小于3×104，操作頻率由產品標準規定。試驗全過程的等效發熱電流應等于被試電器的約定發熱電流。

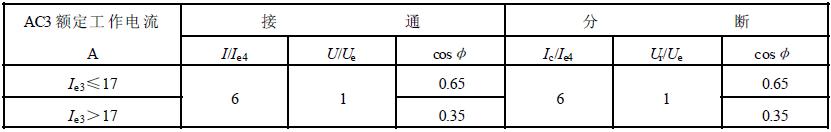

表 1 接觸器主觸頭可靠電壽命試驗條件
5. 1. 2 電器在控制觸頭（包括接觸器輔助觸頭）承受表2 所列試驗條件下，可靠度不低于92%的可靠電壽命次數可由下列數值中選擇：1×105，3×105，1×106
操作頻率按產品標準規定。通電時間應為一個操作循環時間的10%~50%，試驗全過程的等效發熱電流應等于被試電器的約定發熱電流。如果觸頭閉合時的回跳時間小于3 ms，則接通和分?jǐn)嗫梢远及幢?/font>2 中分?jǐn)嗟脑囼灄l件。
5. 2 可靠機械壽命
有觸點控制電器可靠度不低于93.5%的可靠機械壽命次數可由下列數值中選擇：1×105，3×105，3×106。
額定吸力大于或等于150 N 的牽引電磁鐵的可靠機械壽命次數應不小于1×105。
5. 3 失效率
控制觸頭在可靠機械壽命內，失效率可由下列數值中選擇：1×10–6，1×10–7。
5. 4 耐久機械壽命和耐久電壽命
電器的耐久機械壽命與耐久電壽命應符合產品標準的規定。
6 試驗方法
6. 1 概述
6. 1. 1 電磁操作電器的安裝應保證試品不受相鄰試品動作或釋放時產生的機械振動的影響。
6. 1. 2 機械操作電器的產品標準應規定超行程、撞塊運動方向、速度和工作面角度。
6. 1. 3 時間繼電器整定值應不小于0.5 s。
6. 1. 4 所有接線端子螺釘應按GB/T 10962—1999 中5.4.3 規定的扭矩旋緊。
6. 2 可靠電壽命試驗
6. 2. 1 具有兩個動觸頭的四接線端子轉換觸頭的電器，每臺試品對一組試接線端子轉換觸頭的常開常閉觸頭同時進行試驗。具有其它型式觸頭的電器，半數試品做常開，半數試品做常閉試驗。如每臺的同型式控制觸頭只有一對或兩對，則對全部觸頭進行試驗；如多于兩對，則對包括最外側觸頭在內的左右相鄰兩對觸頭進行試驗。
6. 2. 2 判據
a）應無零件損壞、變形、松動以及接線松動，發生不正常噪音等影響正常工作的情況；
b）接觸器、繼電器（時間繼電器除外）接通時間或分?jǐn)鄷r間不大于0.1 s；
c）時間繼電器延時時間應不大于兩倍整數值。
6. 2. 3 監測
應對電器每次動作（復位）是否符合6.2.2 的b）或c）規定進行監測。
6. 2. 4 抽樣方案
a）對于接觸器主觸頭抽取6 臺產品進行試驗，全部符合6.2.2 的規定則判為合格，否則判為不合格；
b）對于控制觸頭（包括接觸器的輔助觸頭）抽取12 臺產品進行試驗，其中6 臺進行直流試驗，6臺進行交流試驗，全部符合6.2.2 的規定則判為合格，否則判為不合格。
6. 3 可靠機械壽命與失效率試驗
6. 3. 1 可靠機械壽命試驗與失效率試驗可用同一批試品同時進行。
6. 3. 2 外殼防護等級低于IP5X的有觸點控制電器應在防護等級IP5X的電柜中或清潔的封閉試驗室中進行，試驗過程應避免不必要的開門和人員出入。
6. 3. 3 與特定控制對象（例如換向閥）配套的電磁鐵應按控制對象確定負載，其他電磁鐵應在額定行程的吸力為50%額定值的負載條件下進行試驗。
6. 3. 4 被試觸頭開路電壓為直流額定工作電壓，閉路電流為額定最小工作電流，其數值應符合GB/T 10962—1999 中4.2.2 的規定。
6. 3. 5 判據
6. 3. 5. 1 可靠機械壽命判據
a）應無零件損壞、變形、松動以及接線松動，發生不正常噪音等影響正常工作的情況；
b）接觸器、繼電器（時間繼電器除外）接通時間或分?jǐn)鄷r間應不大于0.1 s；
c）時間繼電器延時時間應不小于0.1 s 和兩倍整數值；
d）直流閥用電磁鐵動作不到位。

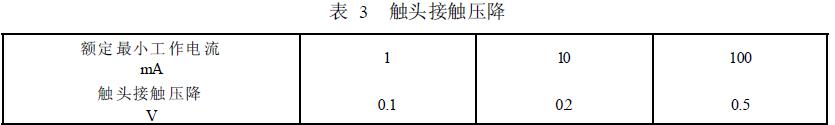

6. 3. 5. 2 觸頭接觸壓降大于表3 所列數值即判為一次接觸失效。
6. 3. 6 監測
6. 3. 6. 1 監測觸頭數
a）觸頭數等于或多于兩常開兩常閉或兩轉換的產品，應對每臺試品兩常開兩常閉或兩轉換觸頭用4 個監測電路監測觸頭接觸壓降；
b）觸頭數少于兩常開兩常閉或兩轉換的產品，應對每臺試品全部觸頭監測觸頭接觸壓降。
