輸入有很多種方式，如下所述：

鍵盤輸入：傳統方式

鼠標輸入：圖形用戶界面的重要輸入方式

手寫輸入：手寫漢字識別，”平扳電腦”

語音輸入

觸摸屏輸入

數字化儀輸入：適用于CAD／CAM系統

掃描輸入：條形碼、掃描儀、光電閱讀器

三維輸入：數據手套、三維鼠標、力矩球等

視覺輸入：攝像設備．機器人的視覺

做產品是為了實用，在這些輸入方式中，鍵盤輸入雖然是最早使用的一種輸入方式，但是鍵盤是實現人機交互最簡便和最常用的接口，鍵盤分為編碼式鍵盤和非編碼式鍵盤。非編碼式鍵盤如一組開關，全部工作包括按鍵識別、按鍵代碼的產生、防串建和去抖動等問題都是靠軟件查詢和軟件延時實現的。需要的硬件小，且價格便宜。本設計由于是針對農村的烘烤設備，基于成本和功能的考慮，采用非編碼式鍵盤輸入實現干燥箱溫濕度設置及水箱水位設置。

微控制器(Mcu)LPC9401的PO9可以用作鍵盤輸入，當有鍵按下時，可以配置為產生一個鍵盤中斷(KBI)。此時需要將P0口(POE]可以位尋址)相應位的i／o模式設置為準雙向口，i／o模式的控制通過對寄存器PxMl．y和PxM2．y的操作來實現。如設置Po．7為“準雙向口”，PO的其他I／O設為“僅為輸入”，可對P0的I／O配置寄存器POMl，POM2作如下操作：

MOV POMl，#01111111B，Mov PoM2，#00000000B準雙向口的I／O結構如圖4-17，PO．X表示Po口的各位，X可以為o_7。如PO．X作為輸出口，D為l時，Q1截止，電位拉至1；D為0時，Q1導通，電位拉至0。

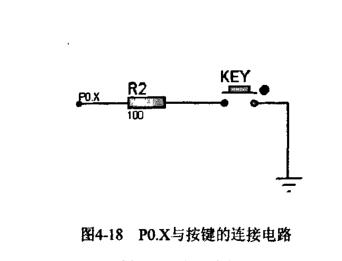

此時該位既可把外部電路拉低，也可由內部上拉電阻拉成高電平，所以稱為準雙向口。當P0．X作為鍵盤中斷源輸入口時，U1置為l，Ql截止。P0．x與按鍵的連接電路如圖4-18所示：KEY鍵斷開時，該位由內部上拉電阻拉成高電阻；KEY鍵按下時，內部電源經P0．X，R2，KEY流向地，該位被拉低至低電平。本設計中，使用P0．0，P0．1，P0．2，P0．3，P0．6口作為中斷源輸入口。有三個特殊功能寄存器(SFR)與鍵盤中斷有關，它們是鍵盤模式寄存器KBPATN，鍵盤中斷控制寄存器KBCON和鍵盤屏蔽寄存器KBMASK。

鍵盤模式寄存器KBPATN寄存器存放的是POEI的參考狀態；本設計中K13PATN寄存器的值未設置，即采用復位值(默認值)FFH。鍵盤中斷控制寄存器KBCON的PATN_SEL位決定P01 1與KBPATN匹配方式：設PATN_SEL位為l，JJPoD的狀態必須等于KBPATN的內容才能產生中斷，清零PATN SEL，貝lJP0口的狀態不等于KBPATN的內容才能產生中斷。KBCON的第0位為鍵盤中斷標志KBIF，有中斷產生時，CPU將該位設為1，此時不響應其他中斷，所以在中斷返回前，需要通過軟件清零該位。其它位為保留位，不用不要將其置l。本設計中KBCON寄存器的初始值設為00H。鍵盤中斷屏蔽寄存器KBMASK的每個位與P01 1相應位對應，位置為1．受lJ使能P01 1對應位作為鍵盤中斷源(如：08H送到KBMAsK寄存器，KBMASK．3位為1，則使能P0．3作為鍵盤中斷源)。本設計中由于P0．0，P0．1，P0．2，P0．3，P0．6作為鍵盤中斷源，KBMASK的相應位要設為l，所以KBMASK的初始值要設為4FH。

鍵盤中斷的產生過程：MCU會監視PO口的狀態，當檢測到滿足中斷產生條件(當PATN SEL---I時，檢測：至口狀態與KBPATN內參考狀態相等，或當PATN SEL=0時，鋇,NPo口某位狀態與KBPATN相應位的參考狀態不相等)后，再來檢查引起這個條件的I／O在KBMASK中是否被使能作為中斷源，如果是，則產生中斷，否則不產生中斷。本測控系統中，KBCON的初值為00H，位PATN-SEL的值為0，KBPATN的值為默認值(復位值)FFH則MCU檢查到P0．0，P0．1，P0．2，P0．3，PO．6中某一個的狀態為0時產生中斷。5個按鍵與P0．X的連接如圖4-19所示，當有按鍵按下時，對應PO．x的狀態變?yōu)?/font>0，產生中斷。如keyl鍵斷開時，內部上拉電阻把PO．0拉到邏輯高，keyl鍵按下時，內部電源通過PO．0與地相連，該位被下拉，即PO．0狀態為0，引發中斷。http://www.4557315.com
